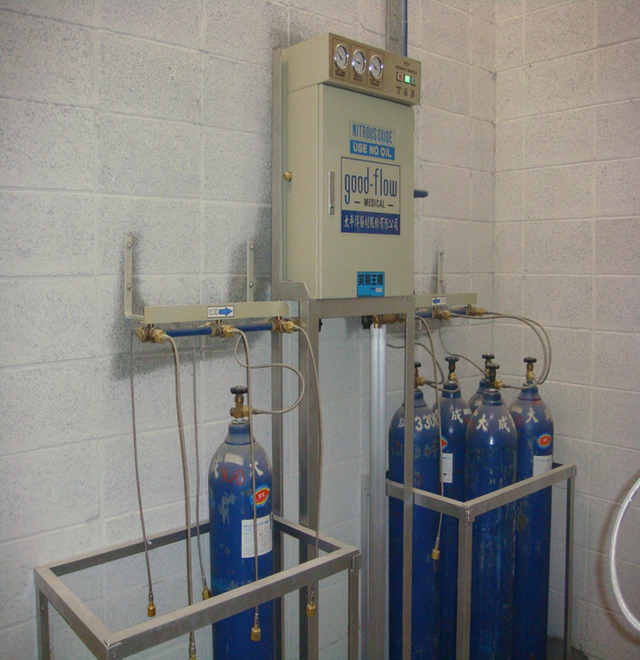

 Манифолд газораспределительный для баллонной станции газов, фото 2

Манифолд газораспределительный для баллонной станции газов

Нет в наличии

Цену уточняйте

Написать
Манифолд газораспределительный для баллонной станции газов
Манифолд газораспределительный для баллонной станции газов
Написать
Перезвоните мне
  • +7 показать номер +77089726482
  • +77272218818
  • + 7 (727) 221 88 18 Горячая линия с 9 до 22 пн-вс
  • + 7 (708) 972 64 81 Торговый офис (г. Алматы)
  • + 7 (708) 972 64 82 Магазин (г. Алматы)
  • + 7 (708) 425 39 90 Торговый зал (г. Нур-Султан)
  • + 7 (708) 421 61 42 Торговый зал (г. Атырау)
Узнать партнерские цены
Перезвоните мне
Узнать партнерские цены
  • +7 показать номер +77089726482
  • +77272218818
  • + 7 (727) 221 88 18 Горячая линия с 9 до 22 пн-вс
  • + 7 (708) 972 64 81 Торговый офис (г. Алматы)
  • + 7 (708) 972 64 82 Магазин (г. Алматы)
  • + 7 (708) 425 39 90 Торговый зал (г. Нур-Султан)
  • + 7 (708) 421 61 42 Торговый зал (г. Атырау)
  • Контакты
    • Телефон:
      + 7 (727) 221 88 18, Горячая линия с 9 до 22 пн-вс
      + 7 (708) 972 64 81, Торговый офис (г. Алматы)
      + 7 (708) 972 64 82, Магазин (г. Алматы)
      + 7 (708) 425 39 90, Торговый зал (г. Нур-Султан)
      + 7 (708) 421 61 42, Торговый зал (г. Атырау)
    • Контактное лицо:
      Специалисты по продажам: Руслан, Ольга, Ермек, Марина, Асыл
    • Адрес:
      Ул. Луганского д.1 (магазин медицинской техники), Алматы, Казахстан
  • Условия возврата и обмена

Автоматический газораспределительный манифолд для баллонной станции медицинских газов. Подходит для различных газов и размеров баллонов.

Автоматический МАНИФОЛД – основа газобалонной или жидкостной кислородной станции, обеспечивает  равномерное распределение потока и давления кислорода и других газов из подключенных баллонов.
Манифолд имеет возможность одновременного подключения до 30 стандартных баллонов с кислородом  (двух рамп по 15 баллонов каждая). Автоматическое переключение от опустевшего кислородного блока к полному.
Манифолд укомплектован универсальными коннекторами для быстрого подключении или отключения баллонов, шлангами высокого давления. Благодаря наличию отдельного клапана для каждого баллона к рампе можно подключать баллоны в любое время.
Соответствует нормам NFPA 99. Содержит все необходимые клапаны, регуляторы давления, изоляционный клапан и клапан сброса, соединительные трубки и коннекторы для баллонов.
Манифолд поставляет газ постоянного давления через контрольную панель от двух рядов баллонов. Возможность удалённого контроля состояния по индикаторам состояния рамп.

Тревожная сигнализация при опустошении кислородных блоков. При опустошении основных блоков манифолд переключается на работу от резервной рампы.

Манифолд имеет 3 редуктора для ступенчатого снижения давления от 150 до 0 атмосферы.

Встроенная система сигнализации обеспечивает удалённый мониторинг всех режимов работ манифолда. Технический персонал, находящийся в больнице, будет постоянно информирован о состоянии кислородной станции.

пп

Параметры манифолда

Значение

1

Количество подключаемых рамп (поставляются в комплекте)

2

2

Количество подключаемых баллонов к каждой рампе

15

3

Количество внутренних редукторов

3

4

Количество контрольных манометров

3

5

Количество сигнальных ламп

3

6

Контроль давления каждой рампы

Да

7

Контроль давления на выходе

Да

8

Аварийная сигнализация об опустошении баллонов

Да

9

Световая индикация активной рампы

Да

10

Длина манифолда с рампами

3 м

11

Автоматическое переключение на работу от резервного источника кислорода при опустошении всех рамп

Да

12

Диапазон регулирования давления

от 150 Атм до 0

13

Электропитание манифолда:

220 В. 50 Гц. 150 Вт.

14

Напряжение сигнальной цепи

24 В

15

Возможность «горячего» отключения/подключения баллонов

Да

инструкция

АВТОМАТИЧЕСКИЙ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ КИСЛОРОДНЫЙ МАНИФОЛД

Манифолд предназначен для подачи газа от кислородных баллонов левой или правой рампы и регулирования давления кислорода в системе лечебного газоснабжения. Переключение между левой и правой рампами происходит автоматически. Манифолд содержит две ступени редукторов для получения на выходе в магистраль нормального давления кислорода.

При опустошении одновременно левой и правой рамп с баллонами манифолд включает световую сигнализацию – подсветка красной кнопки RESERVE IN USE.

При работе левого или правого банков включается подсветка соответствующей кнопки LEFT BANK SUPPLY или RIGHT BANK SUPPLY.

Манометры с названиями LEFT BANK PRESSURE и RIGHT BANK PRESSURE отображают давление в левой и правой рампах соответственно. Манометр DELIVERY PRESSURE отображает давление кислорода на выходе в магистраль.

 При работе необходимо руководствоваться следующими правилами:

  1. При работе левой рампы (когда горит подсветка лампы LEFT BANL SUPPLY) необходимо перекрыть вентиль правой рампы и произвести замену пустых баллонов правой рампы на полные. Затем открыть вентиль.
  2. При работе манифолда от правого банка (горит подсветка лампы RIGHT BANK SUPLY) необходимо перекрыть вентиль левой рампы и произвести замену пустых баллонов левой рампы на полные. Затем открыть вентиль левой рампы.
  3. При включении подсветки RESERVE IN USE, необходимо перекрыть неиспользуемую рампу и заменить в ней баллоны. Затем открыть вентиль. Проверить давление на выходе в магистраль (манометр DELIVERY PRESSURE). При необходимости отрегулировать давление.

Комплектация:
Манифолд позволяет подключить до 30 баллонов (15 к каждой рампе).
По заказу возможна комплектация рампами на количество баллонов от 8 до 30. Шланги высокого давления и рампы, кронштейны для монтажа входят в комплект. К цене манифолда необходимо прибавить стоимость каждого места для подключения баллона.

Указана цена для максимальной комплектации. Устройство зарегистрировано в Республике Казахстан в качестве медицинской техники в составе системы лечебного газоснабжения.




Характеристики
Основные
Производитель   Pacific Hospital Supply
Страна производитель Тайвань
Пропускная способность   15.0 (куб. м/час)
Максимальное рабочее давление 15.0 (МПа)
Тип присоединения Резьбовое
Максимальное давление на входе 15.0 (МПа)
Гарантийный срок   12 мес
